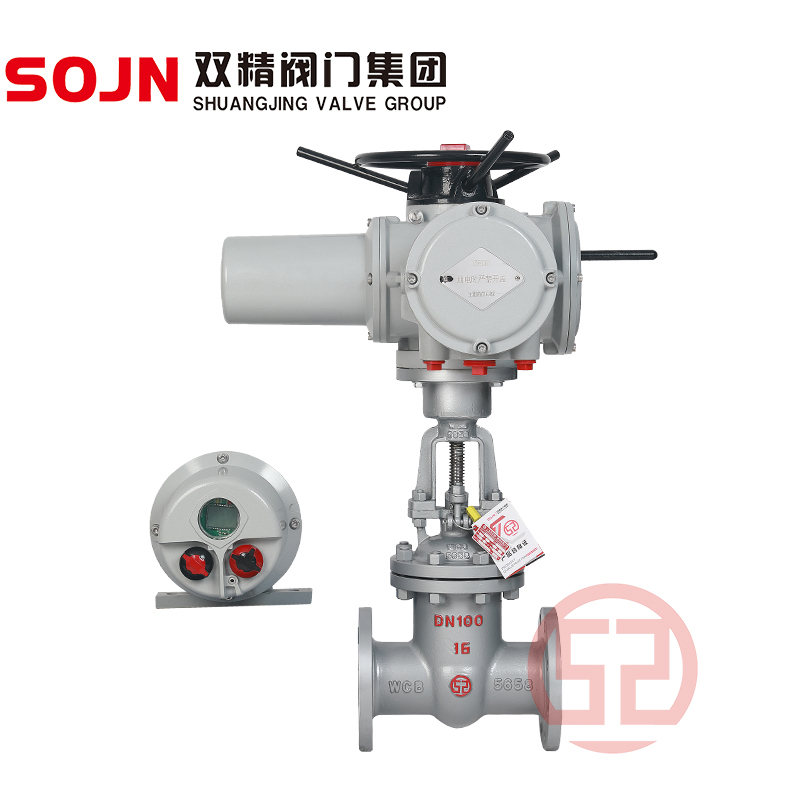

分体式电动闸阀Z941H

1.智能分体式控制箱具有智能型执行器全部功能，为全智能中文操作菜单，红外遥控设定参数，液晶显示，可方便地进行参数调试与故障诊断。可实现就地开关与远程多种控制模式（开关、调节、总线控制）。

2.采用总线485型绝对位置编码器，可以实现远距离安装，安装距离可达数百米。

3.调节型采用40A固态接触器，开关型可采用大功率100A机械接触器，可以匹配多种类型电装。

4控制箱壳体采用铝合金压铸，结构轻巧，有两个独立接线端，一个用于与机械电装接线，另一个用于远程控制接线，接线盘有清晰接线标识，方便接线，可按要求配有连接电缆，可根据用户需要定制长度，电缆线均有线号管标识，方便接线。

5.控制箱可配挂墙式安装支架，可以方便挂装于墙面，栏杆等位置。也可配装立式安装柱，直接安装于地面。

SK、SKM系列电动执行器广泛用于水厂，电厂，石油，化工等各行业。可以提供防水型和隔爆型电动执行器。

隔爆型（E）:执行器均按《爆炸性气体环境用电气设备》。GB3836.5-2000国家标准下生产测试。特别是独特设计的显示窗口，密封绝对可靠，可承受10Kg/cm2到内压力而不泄漏。

防爆等级为Exd II BT4。

标准防水型（W）：防护等级：IP68，水下7米72小时。完全防水防尘。

 SK/SKM/SKML系列电动执行器可对阀门进行精确的就地控制和远程控制。

1.液晶屏幕以数字实时显示阀门的开度大小，并根据工作情况实时实时显示报警信息。高亮度LED发光管指示阀门的开关极限位置。

2.远程开关量信号可控（可选远程模拟量信号控制），就地操作旋钮可现场调控阀门位置，就地旋钮操作通过磁感应方式传递信号，由于没有贯通轴，从而保证了IP68防护等级。

3.继电器触点输出来指示阀门的开关限位及故障报警，所有的触点有多种输出功能，并且可由用户设定。（可选4-20mA电流信号输出反映阀门开度）

4.工作参数设置，开关限位调试均可通过操作旋钮完成，不需要打开电气罩，使得环境中的灰尘，潮气等有害物质不能进入执行器的内部，极大的提高了电气控制部分的可靠性。

5.丰富的人机对话功能，电气控制部分采用全新的SOC芯片，减少电子元器件的使用及复杂的电子线路。采用多层线路板，选用世界品牌元件，高质量的自动贴片技术，具有更高的稳定性，电磁兼容性。

6.开关量信号的输入和状态触点的输出，均与主控板完全隔离，抗干扰性极强。

7.我公司SK系列电动执行器（开关型）采用磁感应霍尔传感器；SKM/SKML系列电动执行器（调节型）可选配绝对角度传感器，传感器采用非接触式测量，具有超低功耗。有极高的测量精度和超长的使用寿命。

8.除了标准的硬接线，还可以扩展PROFIBUS总线控制卡，MODBUS总线控制卡，ZIGBEE无线网络控制卡。

9.根据电源要求而配置的单相或三相电全封闭鼠笼感应电机，启动力矩大，惯性小，接线方便，快捷。并有过热保护功能。SK系列采用交流接触器来控制电机的启停。SKM/SKML采用固态继电器来控制，确保电机的快速启停。

10.力矩保护采用高精度的陶瓷压力传感器。可根据阀门型号的不同，可灵活的设置为执行器额定力矩值的40%~120% 。保证阀门和执行器的安全运行。

11.执行器的接线方式采用了双密封葵花接线盘。配合使用防爆箱体可适合于IIA，IIB级爆炸性混合物的1，2区场所等危险作业环境工作。

12.铝合金外壳及箱体经表面磷化处理后具有很强的防腐能力，静配合处有O型密封圈，动配处配有骨架油封的箱体可以达到IP68防护等级，可选择的防爆箱体可适合于IIA，IIB级爆炸性混合物的1，2区场所等危险作业环境工作。

13.精密涡轮杆减速机构，间隙小，效率高，噪音低，寿命长。涡轮与蜗杆的自锁性防止了执行器在断电或断信号的情况下的反转现象。

14.创新设计的手/电动自动切换机构，手动操作通过扳动离合器分离手柄后实现，电机一旦接受电信号启动，离合器能自动复位并使执行器恢复到自动状态。

15.手轮的尺寸设计保证了手动操作时的安全，省力。
